6*30引線式防水保險絲座H3-630E

In-line watertight fuse holders

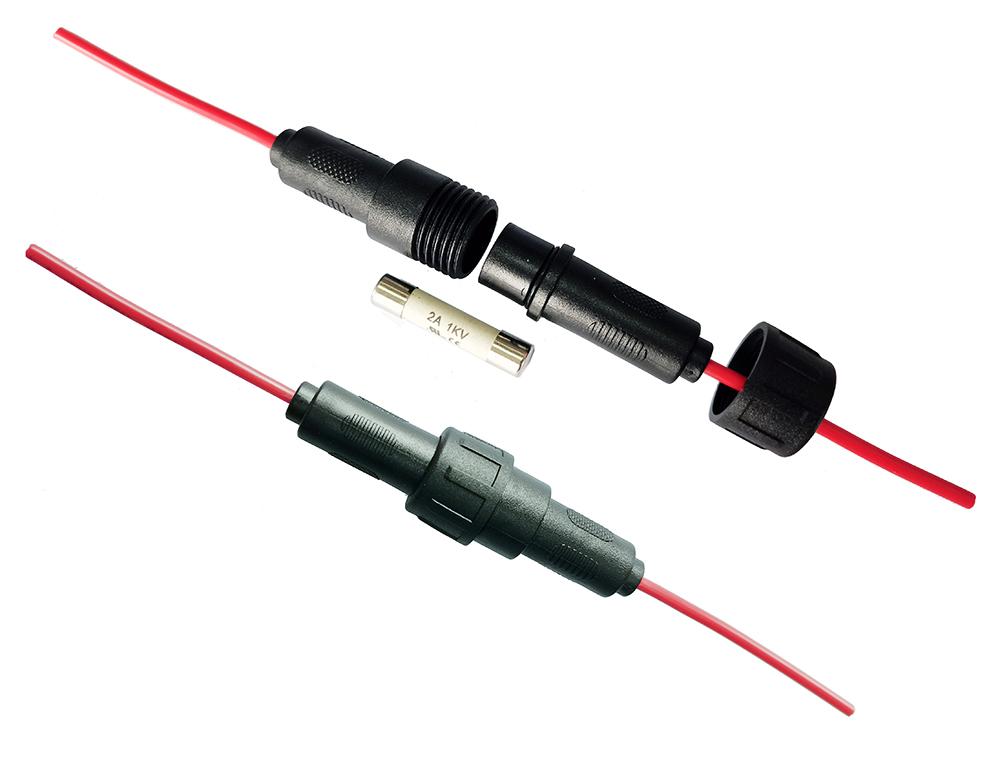

1.實物圖(Physical image)





2.尺寸圖(Dimensional drawing)Unit:mm. Tolerance:±0.2





3. 材料 Material:

3.1、基座(Holder):黑色(BLACK)PVC

阻燃等級(Flame retardant level) UL 94-V0

3.2、接觸件(Contact):黃銅鍍錫/鎳Nickel/Tin plated Brass)

3.3、鏈接線材(Link wire): UL  12AWG~22AWG

4.適配(Adapter):

4.1、引線式防水保險絲座可為高濕度和腐蝕性環境提供最大保護。保險絲座為觸摸安全設計且靈活,可應用於多種場合:例如街道照明和停車場照明、運動照明以及各種戶外照明標誌,船舶電氣電路、汽車、機車電路、庭院設備和一般戶外電路保護(如交通信號燈、小巷照明和電動輪椅)In-line watertight fuse holders allow maximum protection for high humidity and corrosive environments. The fuse holders are designed to be touch-safe and flexible for use in a variety of applications. Street lighting and parking lot lighting 、Sports lighting and various outdoor illuminated signs.Boat electrical circuits, tractors、yard equipment and general outdoor circuit protection (such as traffic signals, alley lighting and electric wheelchairs).

設計通過方便單獨的設備斷開以便於維修,消除了電擊風險,從而提高了安全性.Design increases safety by facilitating individual device disconnection for easy servicing, eliminating shock risk

通過防止故障鎮流器嚴重損壞固定裝置或設備來提高效率.Increases efficiency by preventing faulted ballast from severely damaging fixture or device

設計符合IP68觸摸安全標準,適用於需要絕緣的惡劣環境.Designed to meet IP68 touch-safe standards Insulating boots available for harsh environments

4.2、適用保險絲For fuse :∮6.35*30/31.75mm

4.3、裝配方式Mounting:  引線接入式,Lead in type 。

5.電氣特性: Electrical Characteristics:

5.1 額定電流 / 電壓 Rated Current / Voltage:25A / 500V and below current.

5.2 介電強度 Dielectric Strength:AC 500V Min(60 Seconds).

5.3 絕緣阻抗 Insulation Resistance:100MΩ Min (at 1000V DC).

5.4 溫升 Temperature Rise:75℃ Max。

(使用短路棒測試Using a shorting bar test)

5.5 電壓降 Voltage Drop:20mV Max.

5.6 絕緣體耐燃等級 Insulation body:Flame retarding UL 94 V-0.

6.機械特性: Mechanical Properties:

第一次插拔的力量 The insertion and pulling forces of the first time :≧ 1Kgf.

7.儲存方式及期限 Storage Methods And Duration

7.1 儲存條 件 : 封 口 須 保 持 完 整 性 ,儲 存 溫 度 25℃(+5℃, -10℃) 、 濕度40%RH(+30%RH, -20%RH) 。

Storage conditions:Package need to be sealed completely, temperature 25℃(+5℃,-10℃) 、relative humidity 40%RH(+30%RH, -20%RH).

7.2 保存期限:未拆包為六個月(鍍錫),未拆包為24個月(鍍鎳)建議拆包後為一星期,產品拆包後易有氧化的風險, 如未使用完請封口。

Expiration date :For packing products :6 months , For unpacking products :

recommend one week. Due to the risk of oxidation for unpacking product,

please seal completely the package for the remainders.

8. 包裝方式 Packing:1000 pcs/bag
