1206(3.2x1.6)貼片保險絲

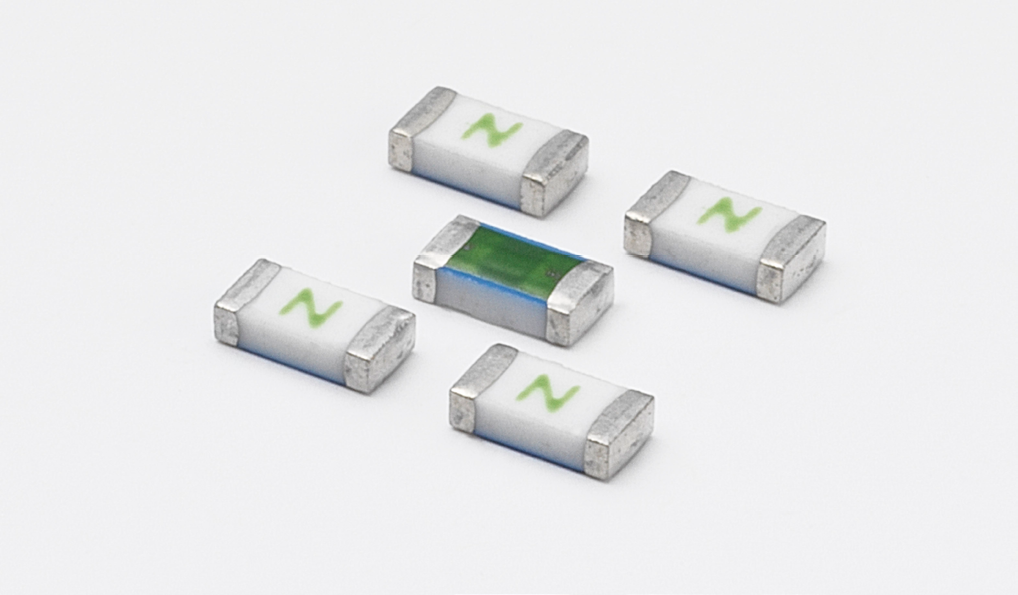

Physical map:


Description:
This 100% Lead-free, RoHS compliant and Halogen-free fuse series has been designed specifically to provide over current protection to circuits that see
high working ambient temperatures (up to 150oC).
The general design ensures excellent temperature stability and performance reliability.
In addition to this, the high I2t values typical of the  Ceramic Fuse family ensure high inrush current withstand capability.

Features:
? Operating Temperature from -55oC to +150oC
? 100%Lead-free,RoHS compliant and Halogen-free
? Suitable for both leaded and lead-free reflow /wave soldering
? UltrahighI2t values

Applications:
? Automotive Electronics
? Printers
? LCD Displays
? Servers
? Notebook Computers
? Scanners
? Data Modems
? Hard Disk Drives

Electrical Characteristics for Series

% of Ampere  rating

Ampere rating

OpeningTime at 25oc

100%

0.25A - 30A

4 hours, Minimum

250%

750mA - 30A

 10 seconds, Maximum

350%

0.25A - 500mA

5 seconds, Maximum

350%

 750mA - 8A

1 second, Maximum

1000%

0.25A~30A

20msecond, Maximum



Electrical Specifications by Item

Ampere

 rating

(A)

Amp

code

max.

Voltage

rating (V)

interrupting

 rating

(Ac/Dc)1

Nominal resistance

(Ohms)2

Nominal

melting i2t

(A2Sec.)3

nominalVoltage

Drop At rated

current (V)4

nominal power

Dissipation At

rated current (W)

Agency Approvals

UL

 TUV

0.25

.250

125V

100A@72VDC

2.140

0.00649

0.5260

0.132

*

*

0.375

.375

1.216

0.01455

0.4993

0.187

*

*

0.5

.500

0.8140

0.02642

0.4831

0.242

*

*

0.6

.600

0.7129

0.00584

0.4282

0.2613

*

*

0.75

.750

0.4624

0.09312

0.3983

0.299

*

*

1

001.

0.3096

0.21054

0.3457

0.346

*

*

1.25

1.25

0.2268

0.40200

0.3240

0.405

*

*

1.5

01.5

0.1759

0.50652

0.3215

0.482

*

*

1.75

1.75

0.04518

0.3312

0.0777

0.136

*

*

2

002.

0.03802

0.4326

0.0792

0.158

*

*

2.5

02.5

0.02850

0.8191

0.0747

0.187

*

*

3

003.

0.02252

1.232

0.0742

0.223

*

*

3.5

03.5

63V

0.01845

1.789

0.0757

0.265

*

*

4

004.

0.01553

2.601

0.0709

0.284

*

*

5

005.

0.01164

4.761

0.0654

0.327

*

*

6

006.

100A@63VDC

0.00908

6.8541

0.0676

0.4032

*

*

7

007.

0.00753

8.464

0.0696

0.487

*

*

8

008.

100A@32VDC

300A@24VDC

0.00634

12.95

0.0655

0.524

*

*

10

010

32V

0.00605

14.13

0.0637

0.645

*

*

12

012

0.00590

15.98

0.0621

0.721

*

*

15

015

0.00384

17.86

0.0616

0.836

*

*

20

020

0.00290

19.38

0.0603

0.976

*

*

25

025

0.00168

20.98

0.0598

1.124

*

*

30

030

0.00135

22.12

0.0591

1.289

*

*



Notes:

1.  AC Interrupting Rating tested at rated voltage with unity power factor. DC Interrupting Rating tested at rated voltage with time constant < 0.8 msec.
2. Nominal Resistance measured with < 10% rated current.
3. Nominal Melting I2t measured at 1 msec. opening time.
4. Nominal Voltage Drop measured at rated current after temperature has stabilized.
Devices designed to carry rated current for 4 hours minimum. It is recommended that devices be operated continuously at
no more than 80% rated current. See “Temperature Derating Curve”for additional derating information.Devices designed to
be mounted with marking code facing up.

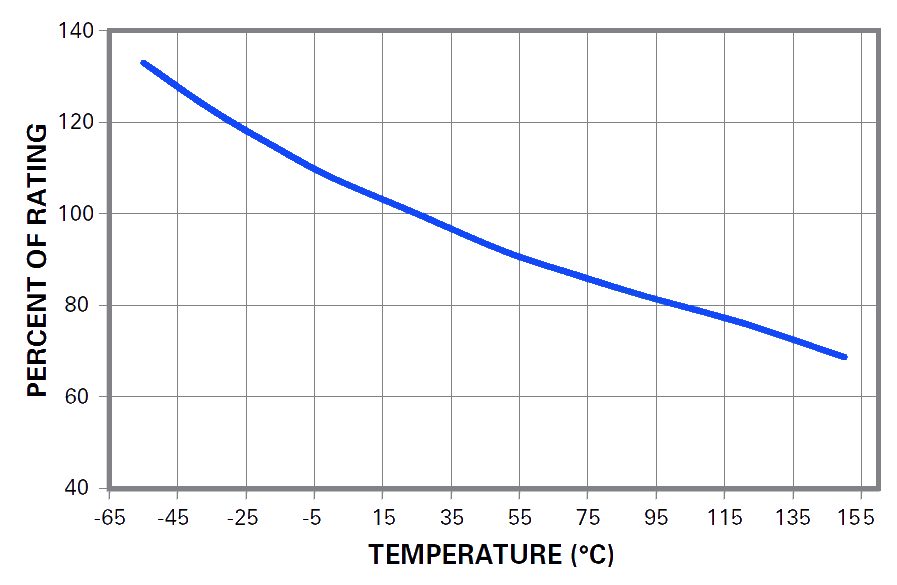

Temperature Derating Curve


Notes:
1.  Derating depicted in this curve is in addition to the standard derating of 20% for continuous operation.
Example:
  For continuous operation at 75 degrees celsius, the fuse should be derated as follows:I = (0.80)(0.85)IRAT= (0.68)IRAT

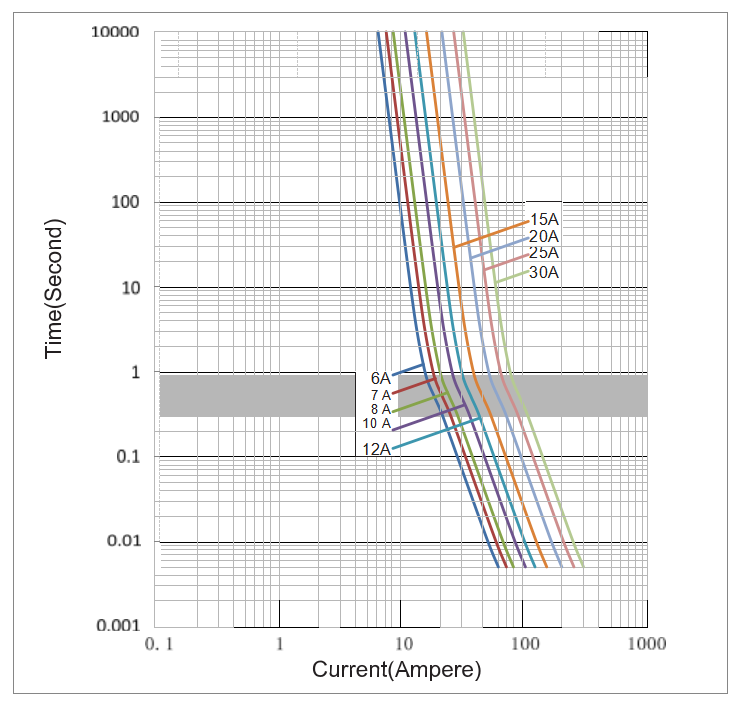

Average Time Current Curves

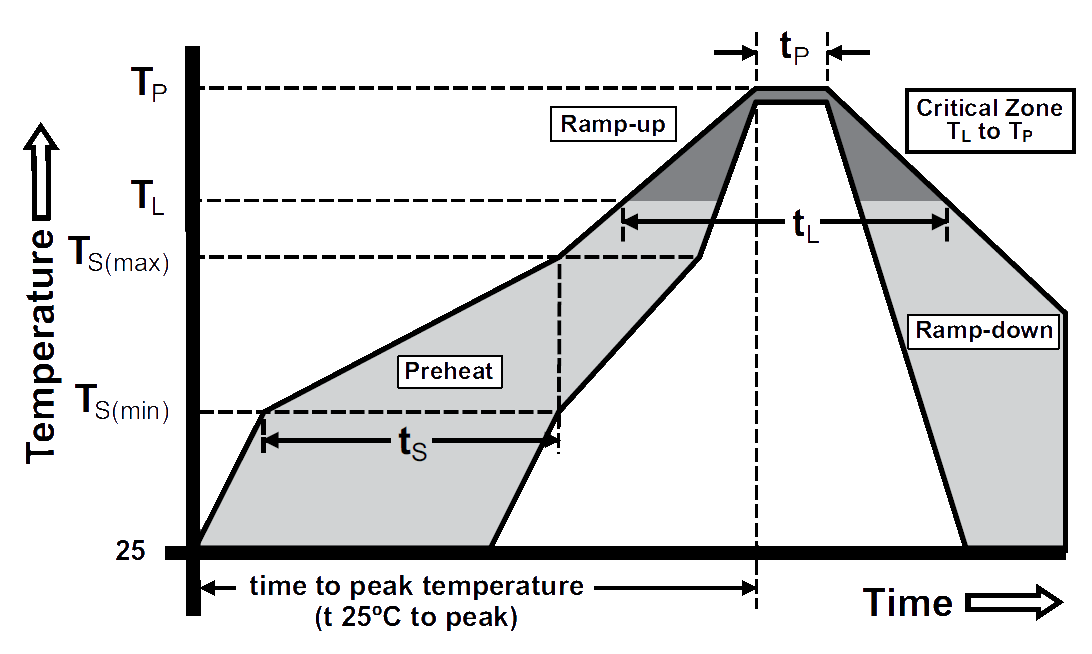

 Soldering Parameters
Reflow condition Pb-freeassembly
Pre Heat -Temperature min (Ts(min)) 150°C
-Temperature max (Ts(max)) 200°C
-Time (min to max) (ts) 60 – 180 seconds
Average ramp-up rate (liquidusTemp(TL) to peak 3°C/second max.
TS(max) toTl - ramp-up rate 5°C/second max.
reflow -Temperature (Tl)(liquidus) 217°C
Temperature (tLp) 60 – 150 seconds
peakTemperature (Tp) 260+0/-5°C
Time within 5°C of actual peak Temperature(Tp) 10 – 30 seconds
Ramp-down Rate 6°C/second max.
Time 25°c to peakTemperature (Tp) 8 minutes max.
Do not exceed 260°C


  Product Characteristics

Materials Body: Advanced Ceramic
Terminations:  Ag / Ni / Sn (100% Lead-free)
Element Cover Coating: Lead-free Glass
Moisture
Sensitivity Level
IPC/JEDECJ-STD-020C,Level1
Solderability IPC/ECA/JEDECJ-STD-002B Condiont C,
Humidity Test MIL-STD-202, Method 103B Condiont D
Resistance to Solder Heat MIL-STD-202, Method 210F Condiont B
Moisture Resistance MIL-STD-202, Method 106G
Thermal Shock MIL-STD-202, Method 107G, ConditionB
Mechanical Shock MIL-STD-202,Method213B, Condition A
Vibration MIL-STD-202, Method 201A
Vibration, High Frequency MIL-STD-202, Method 204D, Condition D
Dissolution of Metallization IPC/ECA/JEDECJ-STD-002C, Condition D
Terminal Strength IEC60127-4


Dimensions


Part Marking System

Amp code

marking code

.250

.25

.375

E

.500

B

.600

G

.750

H

001.

K

1.25

N

01.5

O

1.75

P

002.

R

02.5

S

003.

X

03.5

T

004.

F

005.

T

007.

J

008.

V

010

U

012

W

015

Y

020

Q

025

25

030

30


Packaging


packaging Option packaging Specification Quantity Quantity &packaging code
8mm Tape and Ree EIA-481,IEC60286,Part3 3000 WR
