4* 8防雷擊電阻式保險絲-2T

1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION
  • 品名規格:系列號+額定電流+額定電壓+認證符號
   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
2F/2T            1.25A       250V                        1)系列號  Part  Number
                                                                         2)額定電流  Rated  Current
1)                 2)         3)                            3)額定電壓  Rated  Voltage
1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流: 32mA~15A
Rated Current: 32 mA~15A
額定電壓;125V/250V/400V AC
Rated  Voltage:125V/250V/400 AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格:特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   32mA~800mA : _mA    1A~15A:_A
Trade mark:The Manufacture’s Logo+Part Number+Approvals
32mA~15A:
注意:對標示字樣大小沒有規定
Note:Size of the markings have not be specified.
2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE
3-1 工程圖(單位:mm)

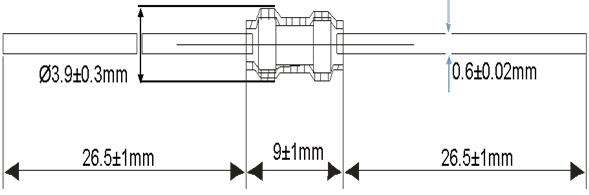

Outline Drawing and Dimensions(Unit:mm)








3-2結構
Structure
編號
No.
元件
Component
材質
Material
數量
Quantity
(1) 熔絲
Wire
合金
Alloy
1
(2) 銅帽
Cap
黃銅鍍鎳
Brass with mickel plated
2
(3) 本體
Body
陶瓷管/膠料
Ceramic Tube/Plastic
1
(4) 引線
Lead
鍍錫銅線
Tinned Copper wire
2
(5) 鍍層
Insulating Coat
環氧樹脂
Epoxy Resin
/
4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀:外觀不應有顯著的污點、鐵銹或者裂紋
Appearances:There shall not be any remaekable stain,rust or crack on the appearances.
4-2形狀:軸向引腳的超小型保險絲
Configuration:Axial Leaded Micro-Fuse.
5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力,持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

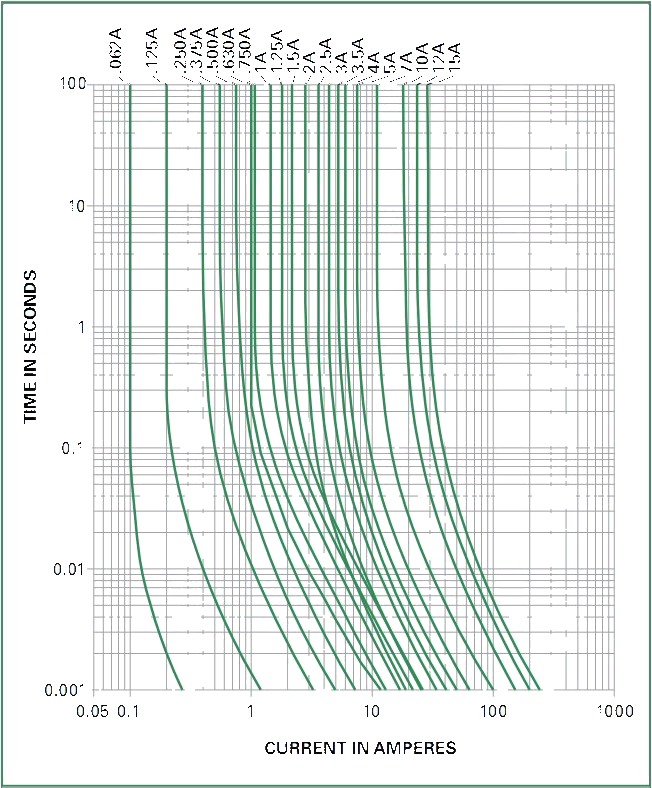

6.電氣特性
ELECTRICAL CHARACTERISTICS
% of Ampere Rating Ampere Rating Opening Time
100%   32mA - 15A 4 Hours, Min.
200% 32mA - 15A 60 Second, Max
275% 500mA~ 10A 300 msecs., Max.
400% 500mA~ 10A 30 msecs., Max.
1000% 500mA~ 10A 4 msecs., Max.
規格判定Item
Openrating Temp -55℃~125℃
最大熔斷時限 200% Rating 60SEC
突波實驗 3millisecond at 1000% rated current
Melting I 2 t 1.83~2.083
Cold Ohms 1.25A/0.058~0.067 Ohm
Interrupting rating 50A/125VAC
50A/250VAC
Dimensions 9mm*¢3.9mm
Ssfty UL CSA CCC ROHS



7.環境特性
 ENVIRONMENTAL SPECIFICATION

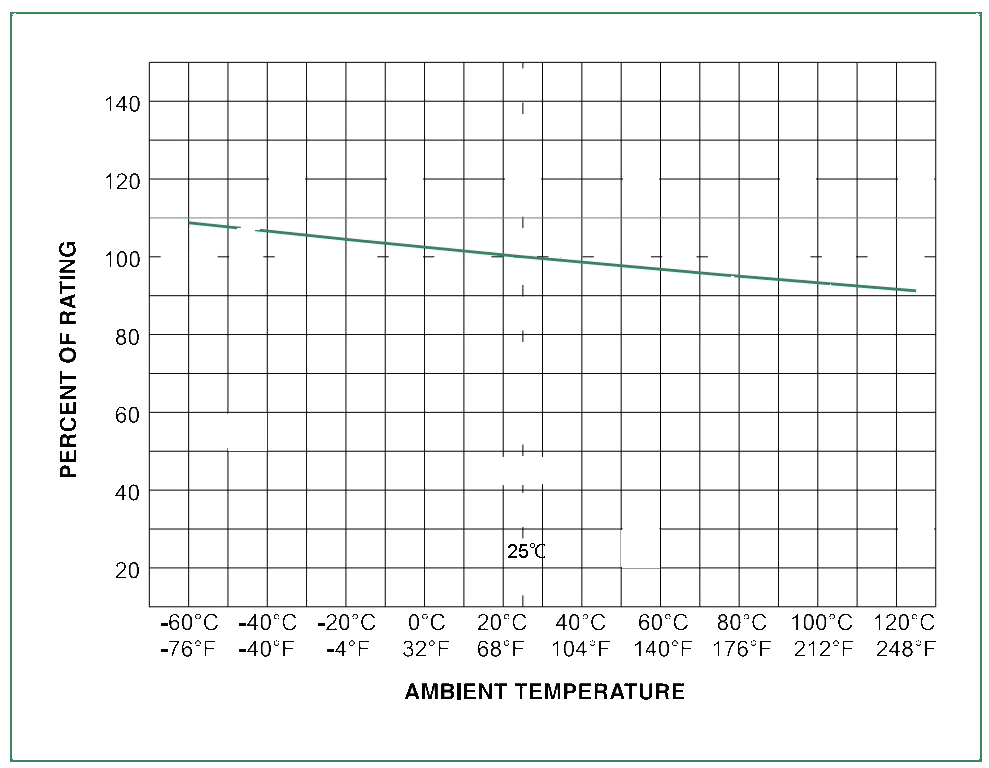

7-1 操作溫度範圍:-55℃~125℃
Operating Temperature: -55℃~125℃
7-2 保存條件
Storage Conditions
溫度:+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下,相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.
8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度:260±5℃
Soldering Temperature:260±5℃
焊接時間:4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度:350±5℃
Soldering Temperature: 350±5℃
焊接時間:3 Sec. Max.
Soldering Time: 3 Sec. Max.
9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管,烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度:不大於150℃  烘烤時間:50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
