EV1038-10X38新能源車用熔斷器 UL CE ROHS

EV1038-10X38新能源車用熔斷器 UL CE ROHS

產品基本資料

● 性能參考JASO D622,環境可靠性符合ISO8820、JASO D622、GB/T31465

● 額定電壓:DC1000V

● 額定電流:10A~50A

● 額定分?jǐn)嗄芰Γ篋C 20kA,時間常數:2±0.5ms

● 使用類別EV

符合RoHS

本系列產品為道路車輛用熔斷器,可耐受溫度沖擊、機械振動/沖擊、電流沖擊、化學負荷,適合道路車輛行業應 用,可作為電動汽車驅動電力系統、功率變換系統、儲能和動力電池、儲能電容器、變頻控制器、充電器、導線及其 他車用器件和設備的短路、過載以及后備保護。

注:本規格書中所有試驗數據均為直流環境下測得,試驗參數和接線按照J(rèn)ASO D622。



序號

號

尺寸

代碼

 電流A

I2t(A2s)

功耗

W

重量g

最小包裝 (只)

大包裝 (只)

熔斷

1

ADH10-38-C2 10A





圖1-4

10

19

64

2





12±1





36





576





出結構M5螺栓 4.5±1N ·m

2

ADH10-38-C2 15A

15

47

144

3

3

ADH10-38-C2 20A

20

83

256

4

4

ADH10-38-C2 30A

30

333

1025

6

5

ADH10-38-C2 40A

40

748

2306

8

6

ADH10-38-C2 50A

50

1330

4100

10

注:表中的I2t數據為DC520V、20.10kA 、L/R=2.63 ms條件下的典型數據;

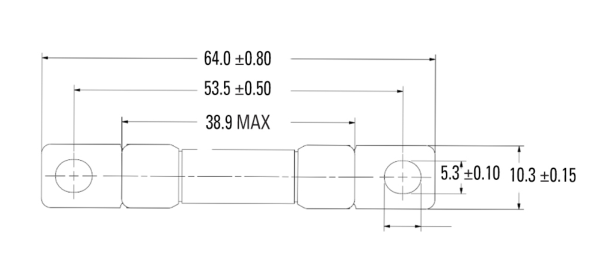

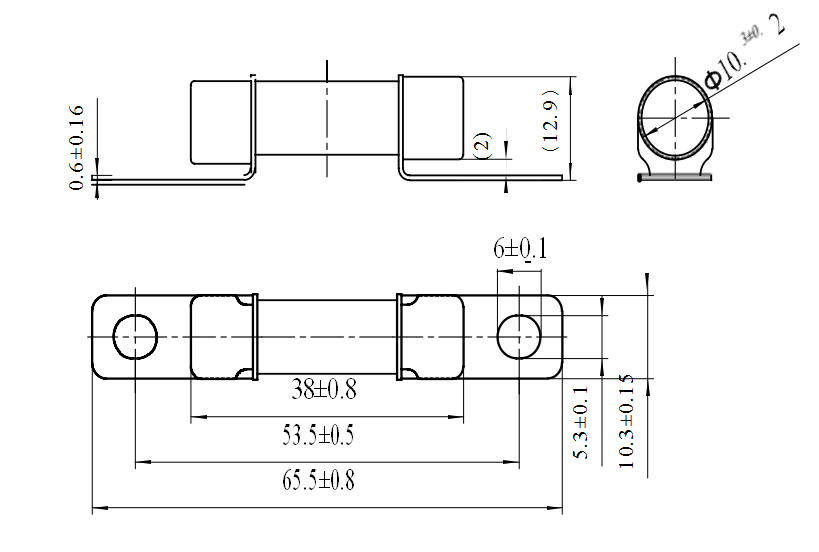

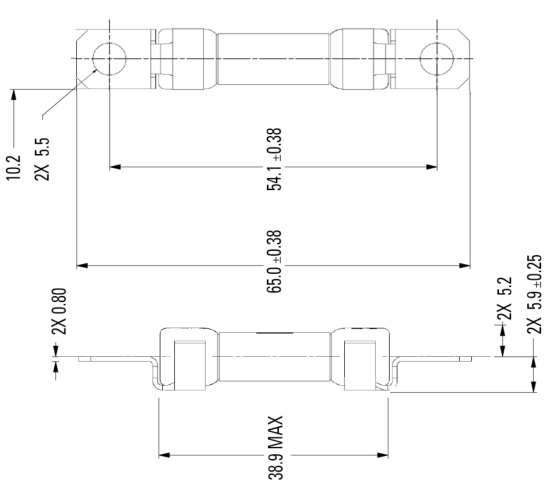

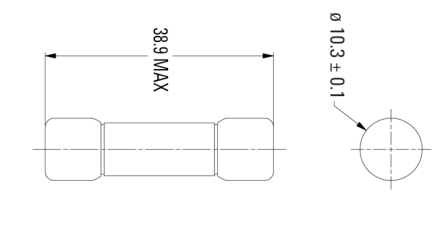

產品外形尺寸


圖1

圖2

圖3

圖4

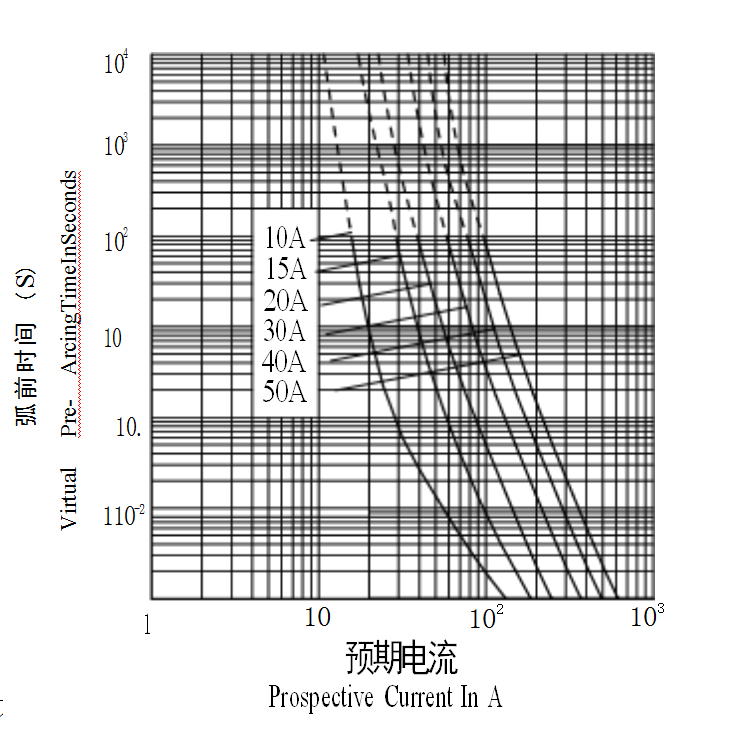

時間電流曲線


注1:  特性曲線精度為電流方向誤差±15%; 2:  最小分?jǐn)嚯娏鳎?≥2In;


● 4-M5螺母安裝扭矩4N.m
